1、常規型
組成：測功機和發動機測試控制儀器，根據發動機額定功率和轉速來選擇測功機。
測試參數：轉速、扭矩、功率、油耗率、機油壓力、機油溫度、出水溫度、排氣溫度
2、特殊型
增加溫度、壓力測試通道
增加大平板、發動機支架、聯軸器、保護罩
發動機參數實時曲線顯示，打印輸出發動機特性曲線
可編程程序控制
3、發動機試驗室交鑰匙工程
用戶只需提供發動機、空房間，其余一切由我們負責。
4、集裝箱式發動機試驗臺
用戶只需提供發動機，其余一切由我們負責，試驗室可以隨意移動。

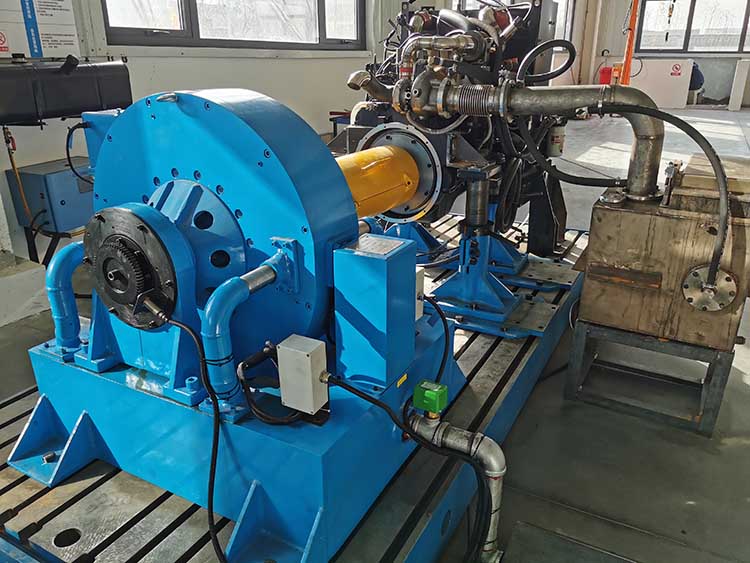

出廠發動機試驗臺架
|
序號
|
名 稱
|
數量
|
|
1
|
測功器
|
1
|
|
2
|
校正工具
|
1
|
|
3
|
標準砝碼
|
1
|
|
4
|
發動機測試控制儀
|
1
|
|
5
|
電纜線
|
1
|
|
6
|
油門執行器
|
1
|
|
7
|
機油壓力傳感器
|
1
|
|
8
|
排氣溫度傳感器
|
1
|
|
9
|
機油溫度傳感器
|
1
|
|
10
|
出水溫度傳感器
|
1
|
|
11
|
油耗儀
|
1
|
|
12
|
液晶顯示器
|
1
|
|
13
|
打印機
|
1
|
二、發動機試驗臺功能
1、測試參數：轉速、扭矩、功率、排氣溫度、機油溫度、機油壓力、出水溫度、油耗率
2、以表格型式打印試驗時間和以上測試參數
3、參數顯示方式：液晶顯示
4、自動控制方式：恒位置、恒轉速、恒扭矩
5、控制方式切換：無擾動隨機動態切換
6、發動機速度特性試驗、負荷特性試驗、外特性試驗
7、 數字設定轉速、扭矩值，數字PID自動控制
今天我們介紹一下發動機性能實驗室。發動機性能實驗室是在發動機整機開發過程中，針對發動機的整體性能進行測試，通過改變硬件及發動機標定策略，達到提升性能，降低油耗，優化排放的目的。整個發動機實驗室分為實驗測試間和操作控制室。
實驗室之間包含電力測功機、油耗儀、部分排放設備以及燃油、水溫控、進氣等輔助設備�？夭僮骺刂崎g包括充值操作控制臺。操作控制間包括測工機電控柜以及實驗室內部所需的辦公用品，用于臨時存放小型物品的辦公柜等。
這是我們的電力測工機。是horiba的設備。電力測控機是發動機臺架測試中最重要的設備之一。它通過連接軸和法蘭盤與發動機相連。在發動機運行的過程中，通過控制測工機的轉速和扭矩，使發動機達到不同的運行工況和狀態。根據發動機自身排量和最大功率的不同，發動機的性能實驗室分為250kW，350kW，460kW可以滿足2.0L及以下的汽油機和12L以及以下重型柴油機的試驗。這是油耗儀，同樣也是horiba的設備。這個油耗儀是發動機性能實驗中不可或缺的重要設備。在實驗室的供油方式中，通過油耗儀連接到發動機，為發動機提供運行所需的燃料輸入，同時能夠監測發動機運行時油耗儀的供油流量和耗油，用于判斷發動機的燃油經濟性。
這是冷卻液溫控設備，用于發動機實驗過程中冷卻液的溫度控制。發動機在運行過程中需要冷卻水進行內部循環，發動機在性能實驗過程中需要將發動機的出水溫度作為重要的邊界條件，因此需要對出水溫度進行控制。冷卻液溫控通過設備內部的控制電路。和控制模塊采用pid震蕩調節方式滿足不同溫度的控制需求。此外發動機性能實驗室還包括進氣空調，進氣流量計，排風機等輔助設備。能夠滿足發動機性能實驗室以及測試環境的溫度，濕度，發動機進氣流量等參數的要求，同時能夠將實驗過程中產生的尾氣通過排風機排出，保障實驗室無污染空氣殘留。
排放設備保證發動機排放監測設備基本上放置于專用的設備間，在測試間放置的這臺設備叫pn，同樣是進口設備，用于測試發動機排氣。尾氣中的顆粒物質，由于該設備對排氣氣溫要求較高，如果將該設備放于設備間，會導致車流管路較長，排氣溫度損失，會造成測試數據不準。在發動機性能實驗室，可以進行發動機增壓器、噴油器，燃油室等硬件的選型開發實驗。發動機燃燒特性開發實驗以及瞬態、穩態工況下的發動機油耗。排放等性能特性測試實驗，便于充分測試和驗證發動機的性能。發動機性能實驗室就介紹到這里。
|
